Puertos RJ45, BNC, DB15

PUERTOS RJ45, BNC, DB15
EQUIPO:7 GRUPO:I-515

INTEGRANTES:

Diaz De Leon Cesar
Flores Casco Ma. Fernanda
Garfias Ibarra Jesus Aldair
Gonzales Del Valle Andrea Fernanda
Osorno Flores Helidet Abigail

PUERTO RJ15

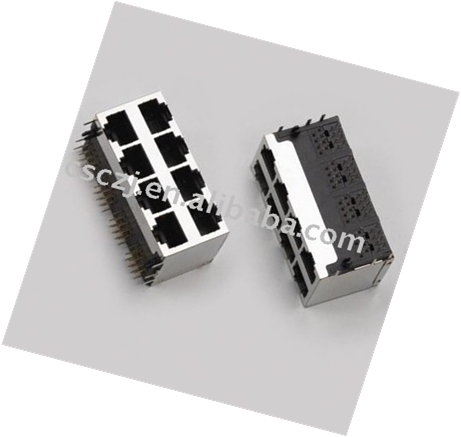

¿QUE SIGNIFICA EL PUERTO RJ45?

La sigla RJ-45 significa Conector 45 registrado. Es un conector de forma especial con 8 terminales, que se utilizan para interconectar computadoras y generar redes de datos de área local (LAN - red de computadoras cercanas interconectadas entre sí). Se les llama puertos porque permiten la transmisión de datos entre un la red (periférico), con las computadoras. Este puerto ha remplazado al puerto de red BNC y al puerto de red DB15. Actualmente compite contra redes basadas en fibra óptica y tecnologías inalámbricas (redes Wi-Fi, redes IR, redes Blue-Tooth, redes satelitales y redes con tecnología láser).

CARACTERISTICAS:

• Es un puerto que viene integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.
• Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc.

Este puerto también permite la introducción de conectores RJ-11 (telefónico) y transmitir la señal telefónica. El puerto de red RJ-45 cuenta con 8 contactos; en la siguiente figura se muestran las líneas eléctricas y su descripción básica.

  1.- Tx_D1+ (Transceive data +)

  2.- Tx_D1- (Transceive data +)
  3.- RX_D2+ (Recibe datos+)
  4.- B1_D3+ (Datos bidireccional+)
  5.- B1_D3- (Datos bidireccional-)
  6.- RX_D2- (Recibe datos-)
  7.- BI_D4+ (Datos bidireccional+)
  8.- BI_D4- (Datos bidireccional-)
  Líneas eléctricas del puerto de red RJ-45.

VELODIDAD DE TRANSMICION DEL PUERTO RJ45

Puerto	Velocidad en Megabits por segundo	Velocidad en (MegaBytes/segundo)
RJ-45	10 Mbps / 100 Mbps/ 1,000 Mbps	1.25 MB/s - 12.5 MB/s - 125 MB/s

Hay 2 formas de medir la velocidad de transmisión de datos del puerto de red RJ-45:

En Megabytes / segundo (MB/s)
En Megabits por segundo (Mbps).

Un error típico es creer que lo anterior es lo mismo, debido a que los fabricantes manejan en sus descripciones de producto la segunda cantidad, pero no es así. Existe una equivalencia para realizar la trasformación de velocidades con una simple "regla de tres":

8 Mbps (Megabits por segundo) = 1 Mb/s (MegaByte/segundo)

PUERTO BNC







¿Que es el puerto bnc?

La sigla BNC significa ("Bayonet Neil-Cocelman"). Se trata de un conector cilíndrico tipo RG-59 (Radio Guide 59), de 1 terminal central, que se utiliza para interconectar computadoras y generar redes de datos de área local (LAN - computadoras cercanas e interconectadas entre sí); se le llama puerto porque permite la transmisión de datos entre un dispositivo externo (periférico), con la computadora.

Este puerto ha sido reemplazado por el puerto de red RJ45 en el uso en redes de datos. Inicialmente diseñado como una versión en miniatura del Conector Tipo C. BNC es un tipo de conector usado con cables coaxiales como RG-58 y RG-.

CARACTERISTICAS

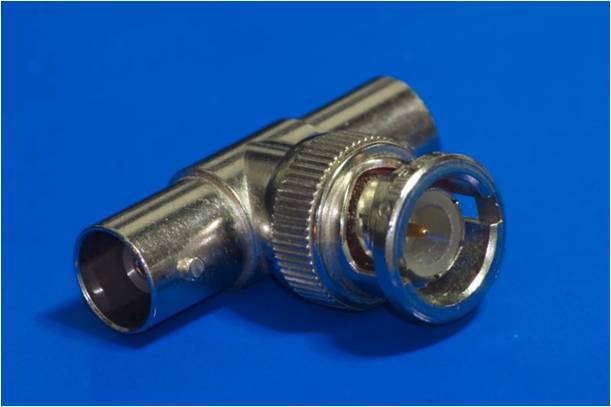

1. Consiste en un conector tipo macho instalado en cada extremo del cable. Este conector tiene un centro circular conectado al conductor del cable central y un tubo metálico conectado en el parte exterior del cable.
2. Un anillo que rota en la parte exterior del conector asegura el cable mediante un mecanismo de bayoneta y permite la conexión a cualquier conector BNC tipo hembra.
3. Comercial mente se trata de un conector utilizado con cable coaxial, el cual es muy ampliamente utilizado para las conexiones de la televisión por cable.
4. Es un puerto que viene integrado en la tarjeta RED.

UTILIZACION

• Su uso principal es la de proporcionar puertos de entrada-salida en equipos electrónicos diversos e incluso en tarjetas para bus PCI, principalmente para aplicaciones de instrumentación electrónica: equipos de test, medida, adquisición y distribución de señal.
• Es utilizado por su versatilidad en equipos de radio de baja potencia, instrumentos de medición como osciloscopios, generadores, puentes, etc.

PUERTO DB15



¿Que es el puerto DB15?

• La sigla DB-15 significa ("D-subminiature type B, 15 pin") ó Conector tipo 15 registrado de 15 terminales.
• Es un conector de forma especial con 15 terminales, que se utilizan para interconectar computadoras y generar redes de datos de área local (LAN - red de computadoras cercanas interconectadas entre sí Thicknet (10BASE5)).
• Se les llama puertos porque permiten la transmisión de datos entre un la red (periférico), con las computadoras.

CARACTERISTICAS

1. Es un puerto que viene integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.
2. Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc.
3. El puerto ya no se utiliza para las redes locales.

UTILIZACION

• Este puerto fue utilizado en redes, siendo reemplazado por el uso del puerto de red BNC.
• Actualmente se encuentra totalmente fuera del mercado, inclusive hasta es difícil encontrar información sobre el mismo.
